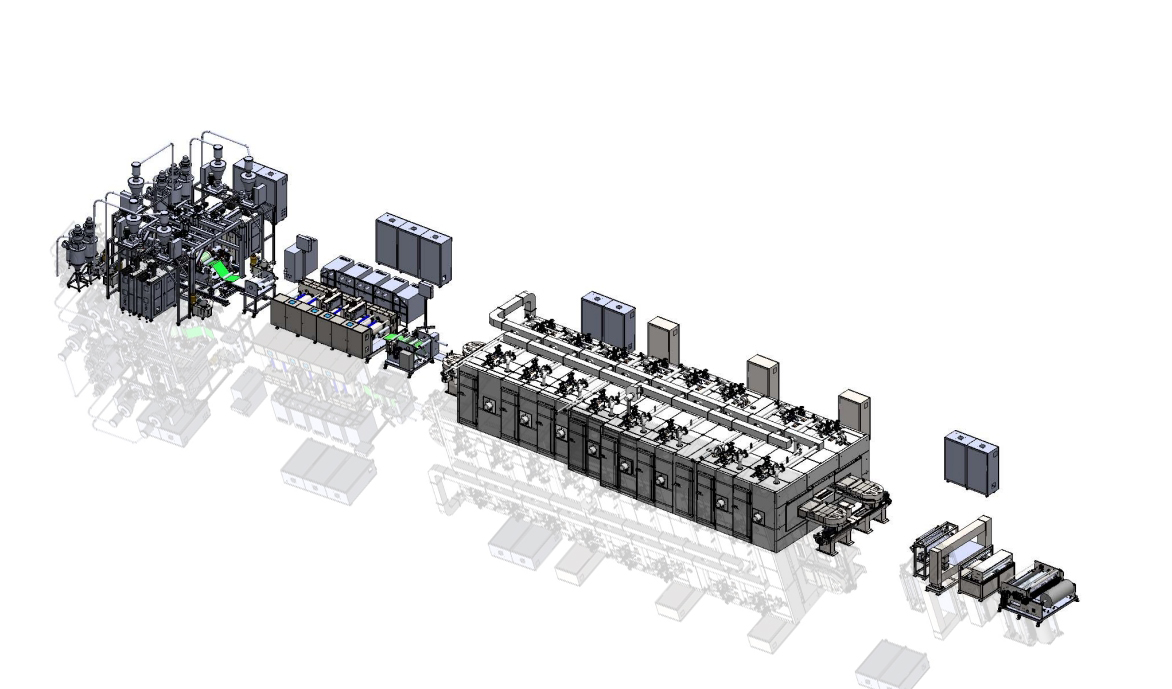

廣州普同薄膜雙向拉伸試驗線主要由五層共擠機組、鑄片機、縱向拉伸機(MDO)、橫向拉伸機(TDO)、自動收卷機組、中央控制系統等部分組成，可通過簡單調整配置，用于PP、PA、PE、PET、PLA等不同材料的雙拉薄膜新產品的研發，以及小試實驗和小批量生產打樣。更為重要的是，該試驗線上獲取的工藝數據直接用于大生產線，極大提升企業新廠品的投產效率。
部分技術指標：
序號 | 設備及主要配件名稱 | 技術指標 | |
1 | 五 層 共 擠 機 組 | 主電機 | 伺服電機，功率7.5kW |
減速機 | 高效率、低噪音專用減速機 | ||
螺桿 | 直徑：Φ30mm | ||
長徑比：28:1 | |||
材質：38CrMoAlA | |||
機筒 | 直徑：Φ30mm | ||
材質：38CrMoAlA | |||
機筒溫控 | 溫控區：3區 | ||
溫控方式：電加熱/風冷卻雙作用 | |||
最高工作溫度：350℃ | |||
料斗 | 25L料斗式干燥機，配自動上料機 | ||
干燥溫度：室溫-120℃ | |||
失重秤 | 高精度傳感，伺服電機閉環控制 | ||
換網器 | 雙工位液壓換網器 | ||
計量泵 | 排量5cc | ||
計量泵驅動 | 伺服電機，功率1kW， 轉速0-60rpm | ||
計量泵溫控 | 溫控方式：電加熱單作用 | ||
最高工作溫度：350℃ | |||
過渡體 | 材質：W6Mo5Cr4V2 | ||
適配器 | 材質：W6Mo5Cr4V2 | ||
壓力傳感器 | 熔體壓力測量：0-50Mpa | ||
熔體溫度測量：0-400℃ | |||
五層流延模頭 | 流道形式：衣架式流道 | ||
模頭有效寬度：400mm | |||
模唇調節方式：手動 | |||
模唇厚度調節范圍：0-0.8mm | |||
2 | 鑄 片 機 組 | 冷卻輥 | Ф400mm，寬500mm |
表面鍍硬鉻及鏡面拋光處理 | |||
配冷水機或模溫機 | |||
冷卻輥驅動伺服電機 | 額定轉速：1500r/min | ||
額定功率：1.5kW | |||
剝離輥 | Ф80mm，寬500mm | ||
硅膠材質 | |||
導輥 | Ф46mm，寬500mm | ||
鋁合金 | |||
