BOPET連續(xù)雙向拉伸試驗線核心工藝要點及設備參數(shù)

一、核心工藝要點與行業(yè)洞察

1.原料干燥的臨界控制

含水率控制（＜50mg/kg）需平衡干燥效率與降解風險，實際生產(chǎn)中采用雙塔干燥系統(tǒng)可降低能耗20%。

2.拉伸工藝的動態(tài)適配

縱向拉伸采用"溫度梯度+紅外補償"的復合加熱模式，但高速拉伸時易出現(xiàn)邊緣厚薄差，需配合自適應張力控制系統(tǒng)。典型案例：某企業(yè)通過將拉伸比從3.5調(diào)整至3.2，使光學級薄膜霧度降低0.3%。

3橫向拉伸的定制化邏輯

熱收縮膜與高尺寸穩(wěn)定性膜存在工藝悖論：前者要求高拉伸比（3.8-4.2）與低溫定型（180-190℃），后者需低拉伸比（3.0-3.3）但高溫處理（220-230℃）。行業(yè)趨勢顯示，多層共擠技術可部分解決

這一矛盾。

4.后處理技術的選擇困境

電暈處理雖能提升表面張力至0.52kN，但會加速薄膜老化。替代方案如等離子處理（成本高但效果持久）在高端領域逐步應用，如太陽能背板膜生產(chǎn)。

二、工藝優(yōu)化方向

鑄片階段：開發(fā)超低溫急冷技術（＜25℃）可進一步抑制預結(jié)晶

拉伸協(xié)同：采用雙向拉伸設備，可減少能耗15%

結(jié)晶控制：新型成核劑的應用使最終結(jié)晶度突破60%成為可能

三、薄膜雙向拉伸實驗線

在薄膜技術研發(fā)中，使用雙向拉伸實驗線可人為地控制和模擬各種條件，排除干擾，突出主要因素，以便在有利的條件下認識薄膜的技術工藝特性，探究薄膜的性質(zhì)和加工成型規(guī)律。

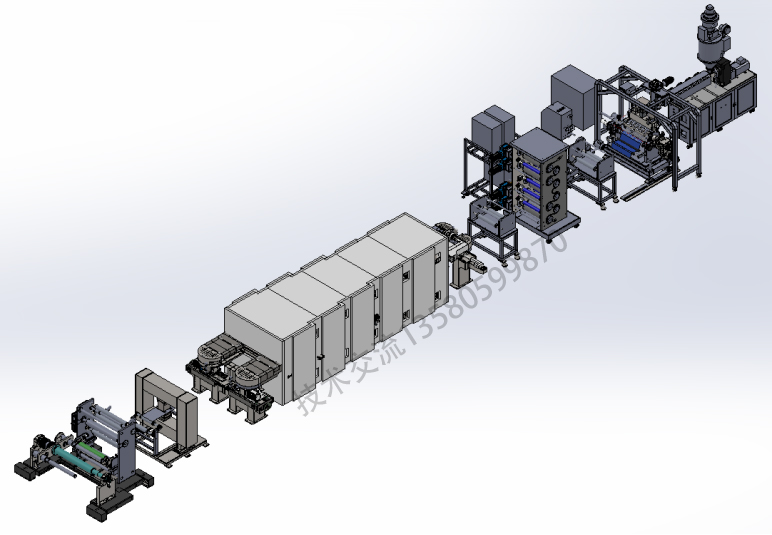

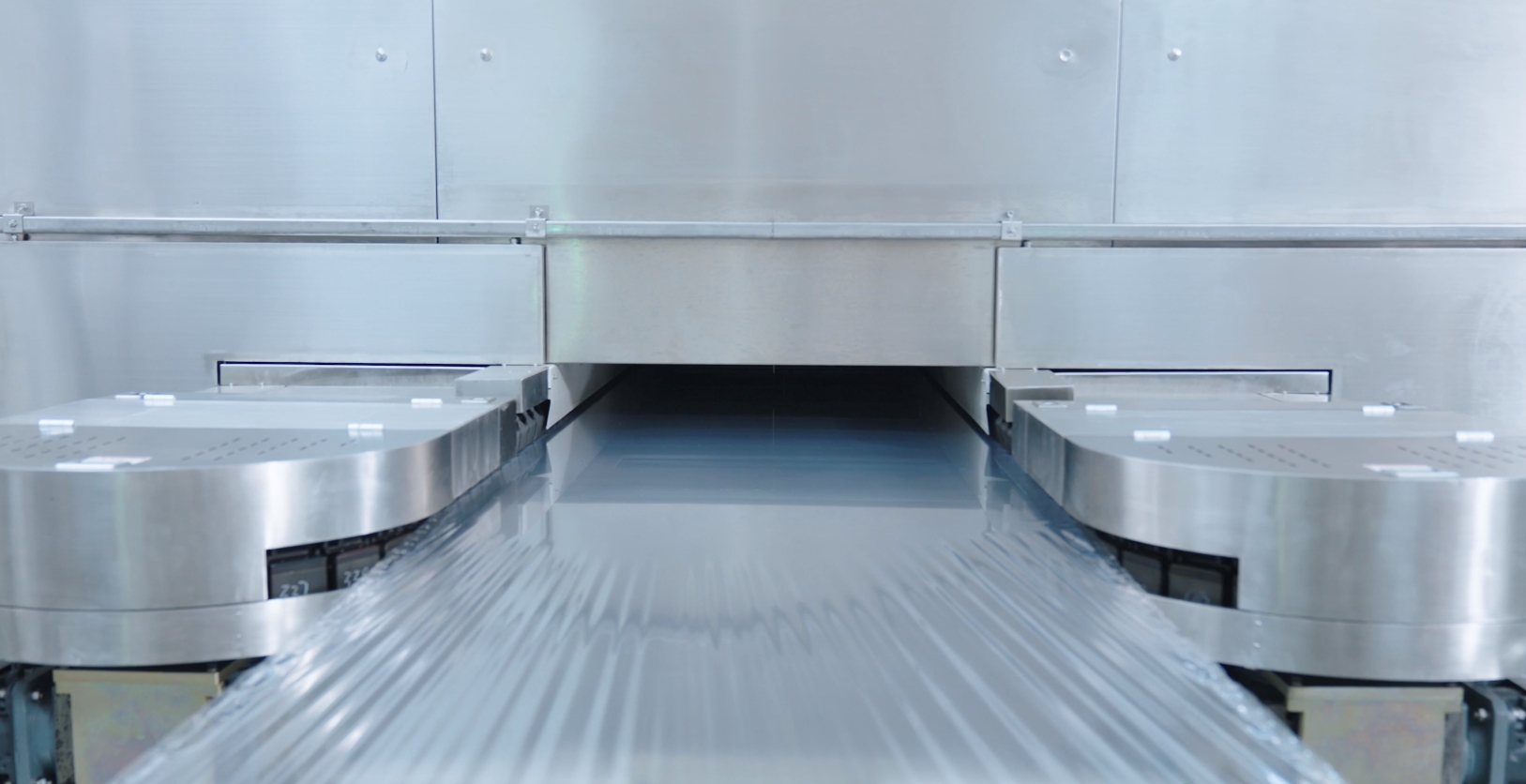

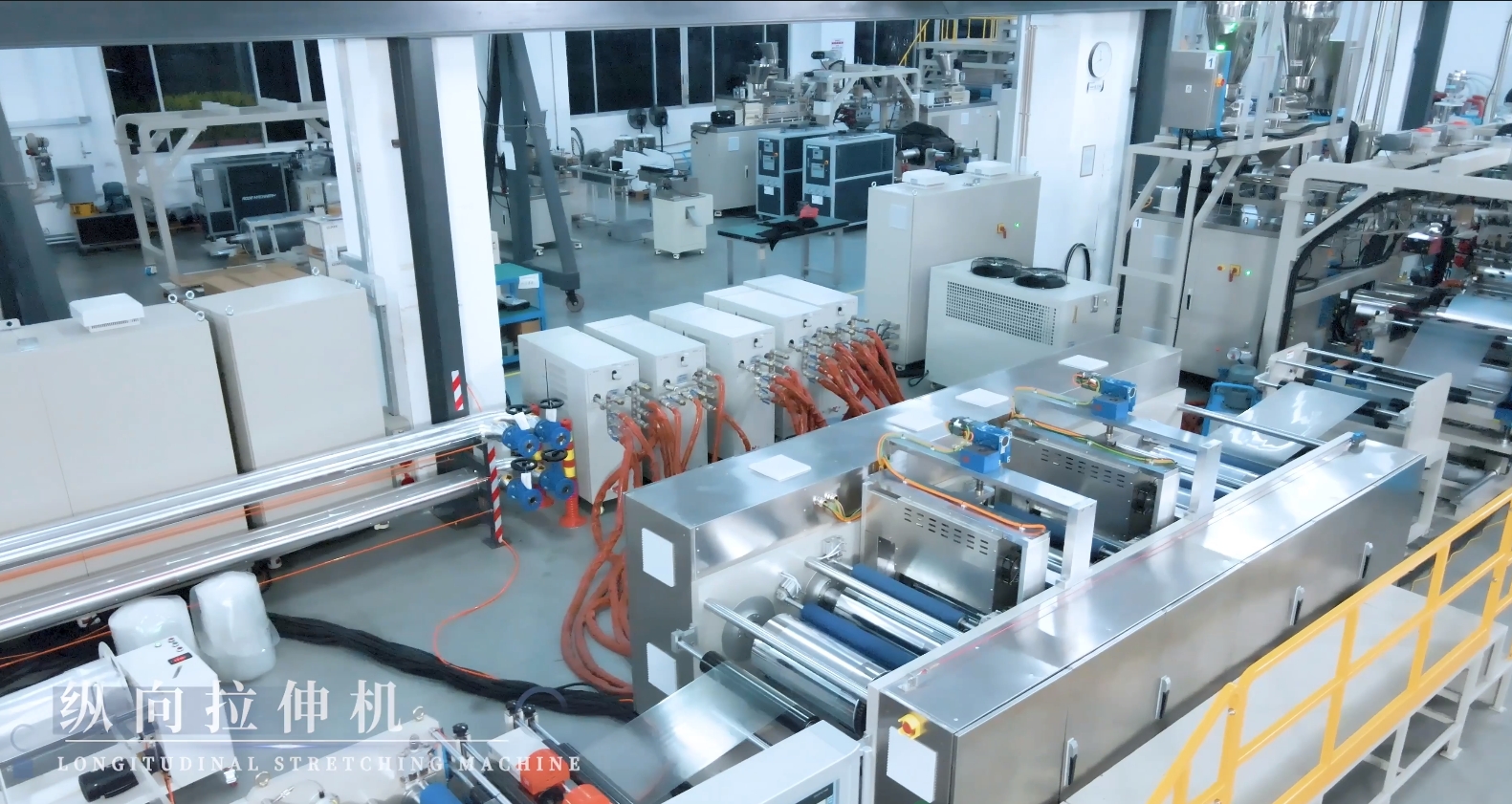

廣州普同公司試制出連續(xù)薄膜雙向拉伸實驗線。考慮到BOPET材料的工藝特性為客戶量身定制雙向拉伸功能薄膜實驗線，擠出主機為單螺桿擠出機。單螺桿擠出機主要用于整條生產(chǎn)線的工藝調(diào)節(jié)，以便更好地掌握生產(chǎn)線加工過程各種工藝特點及調(diào)整特性。熔融擠出后進行鑄片機、縱向拉伸機（MDO）、橫向拉伸機（TDO）、自動收卷，最終由中央控制系統(tǒng)來控制。生產(chǎn)線可通過調(diào)整配置，用于PET等材料的雙拉功能薄膜新產(chǎn)品的制造。

技術參數(shù)如下：

適用材料 PE

制品 幅寬720mm 厚度10-20μm

螺桿直徑 單螺桿直徑45mm

螺桿轉(zhuǎn)速 0~120rpm

擠出機最高工作溫度 350℃

擠出機最大產(chǎn)量 30kg/h

縱向拉伸最高工作溫度 150℃

縱向拉伸點 1點

縱向最大拉伸比 5

縱拉出口線速度 15m/min

橫拉最大拉伸比 8

橫拉入口寬度 100mm-200mm

橫拉出口寬度 800mm

控制方式 中央/本地控制

四、試機視頻
